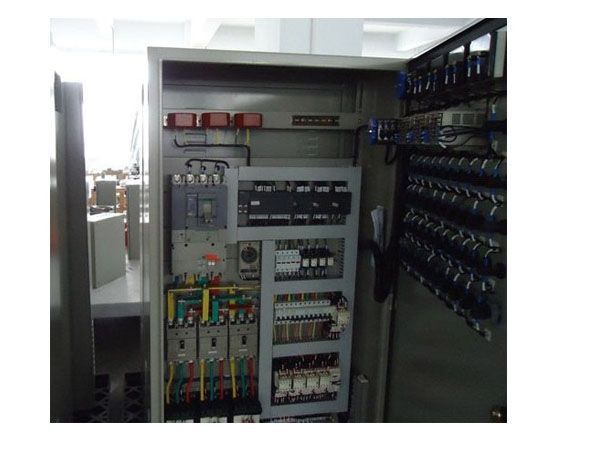

現如今，PLC控制柜可編程控制柜，廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中，具有過載、短路、缺相保護等保護功能。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DSC)控制系統。下面禾邦電氣介紹一下PLC控制柜的結構。

　　一、PLC控制柜-電源

　　可編程邏輯控制器的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，可編程邏輯控制器的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。

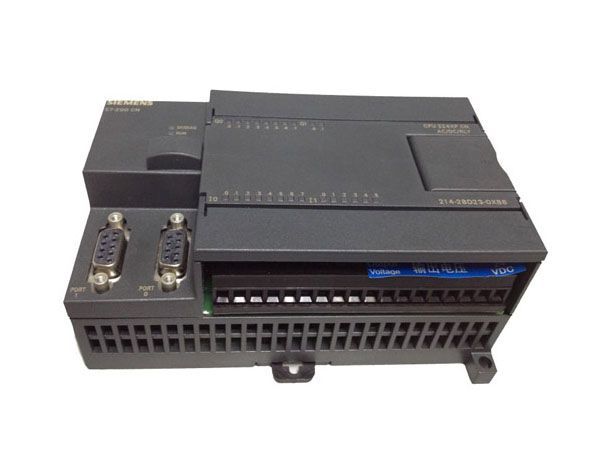

　　 二、PLC控制柜-中央處理單元(CPU)

　　中央處理單元(CPU)是可編程邏輯控制器的控制中樞。它按照可編程邏輯控制器系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據;檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。

　　當可編程邏輯控制器投入運行時，首先它以?huà)呙璧姆绞浇邮宅F(xiàn)場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。

　　為了進一步提高可編程邏輯控制器的可靠性，近年來對大型可編程邏輯控制器還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。

   三、PLC控制柜-存儲器

   存放系統軟件的存儲器稱為系統程序存儲器。

   存放應用軟件的存儲器稱為用戶程序存儲器。

   四、PLC控制柜-輸入輸出接口電路

   1.現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。

   2.現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。

　　禾邦將PLC控制柜的的功能結構就介紹到這里了，PLC控制柜可完成設備自動化和過程自動化控制，實現完好的網絡功能，還具有性能穩定、可擴展、抗干擾強等特點，廣泛的運用在工業之中，如果你對于PLC控制柜還有什么疑問，可以咨詢PLC控制柜廠家——禾邦自動化技術有限公司
