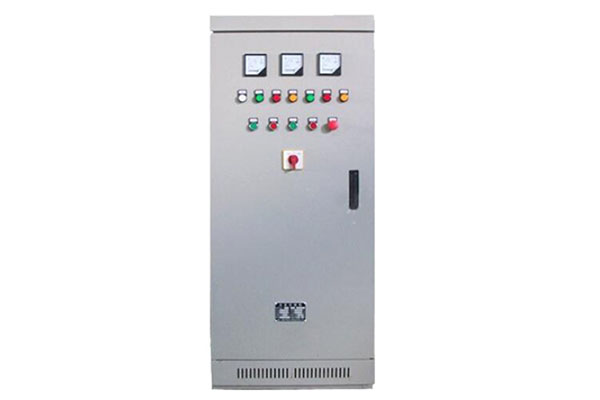

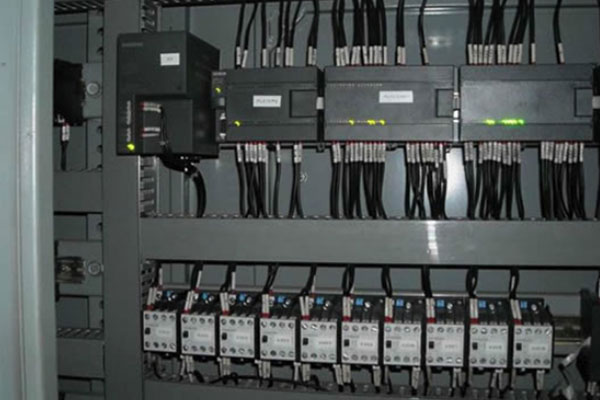

PLC控制柜的內部構造比較復雜，這就使得操作人員如果對其并不是很熟悉的話，會影響其正常使用。那么，這種設備的內部構造究竟是怎樣的呢?每個部分又有怎樣的特性呢?

1、空開：一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都要有的一個東西。

2、24VDC的電源：一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

3、PLC：這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC，但如果工程比較大，可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。

4、繼電器：一般PLC控制柜可完成設備自動化和過程自動化控制，實現網絡功能，具有性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。

是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就要在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

5、接線端子：這個肯定是每個柜子都要有的東西，根據信號數量可以配置。如果只是一個單純的PLC控制柜，基本就是需要這些元件。

PLC可完成設備自動化和過程自動化控制，實現網絡功能，具有性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。

因此，在使用PLC控制柜的時候，要注意對其內部構造的了解，以免影響后期的正常使用，或者因為操作失誤造成設備出現故障問題，帶來一系列的麻煩。
