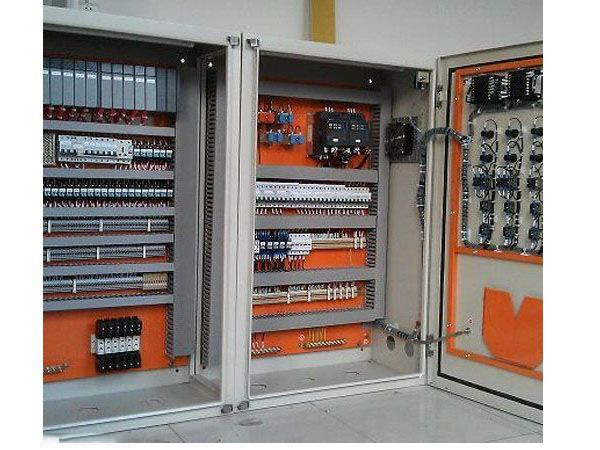

對于plc控制柜，可能我們也很陌生，其實它是指成套的控制，可實現電機，開關的控制的電氣柜。主要用來控制一些大型廠家的機械設備，包括一些電力、冶金、化工、造紙、環保污水處理等行業中。當然，我們?cè)谑褂玫臅r(shí)候，應該充分了解plc控制柜的大體組成。

　　1、空開

　　一個總的空氣開關，這是整個柜體的電源控制，是每個柜子都必須要有的東西。

　　2、PLC

　　這個要根據工程需要選擇。如果工程小，可以直接用一個一體化的PLC;如果工程比較大，可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。

　　3、24VDC的電源

　　一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，需要根據實際情況來定是否要這個開關電源。

　　4、繼電器

　　一般PLC是可以直接將指令發到控制回路里的，但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。

　　5、接線端子

　　這個肯定是每個柜子都必不可少的東西，根據信號數量可以配置。如果只是一個單純的PLC控制柜，基本就是需要這些玩意，如果你的控制柜內還需要有其他的設備，就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。
