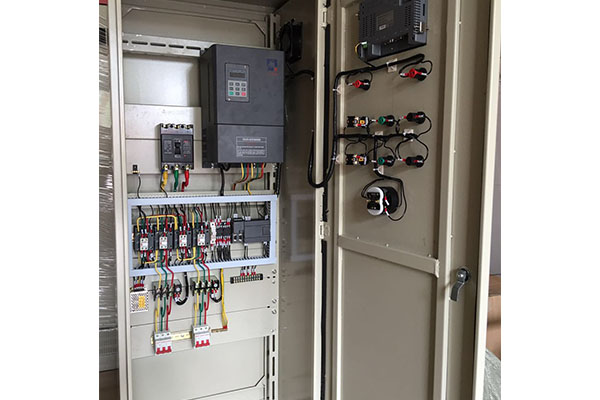

為了讓大家更好的了解PLC控制柜并熟練的運用，下面PLC控制柜廠家就為你簡單介紹下，設備的基本結構組成等相關內容，以便知道該如何對設備進行操作。

1、電源

電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，此外，設備的制造商對電源的設計和制造也十分重要。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。

2、CPU

CPU是設備的控制樞紐。它按照系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據;檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。

當設備投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。

為了進一步提高設備的可靠性，近年來對大型PLC控制柜還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。

3、存儲器

存放系統軟件的存儲器稱為系統程序存儲器。

存放應用軟件的存儲器稱為用戶程序存儲器。

4、輸入輸出接口電路

(1)現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是設備與現場控制的接口界面的輸入通道。

(2)現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。

另外，除了要了解以上內容之外，PLC控制柜廠家提醒使用者，還要知道設備的特點有哪些。

1.系統構成靈活，擴展容易，以開關量控制為其特長;也能進行連續過程的PID回路控制;并能與上位機構成復雜的控制系統，如DDC和DCS等，實現生產過程的綜合自動化。

2.使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。

3.能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠高于其它各種機型。

為了在工作中更好的運用設備，PLC控制柜廠家建議操作人員，除了要掌握使用方法之外，還要對設備的基本構成和特點等內容有一定的了解，以更好的開展工作。
