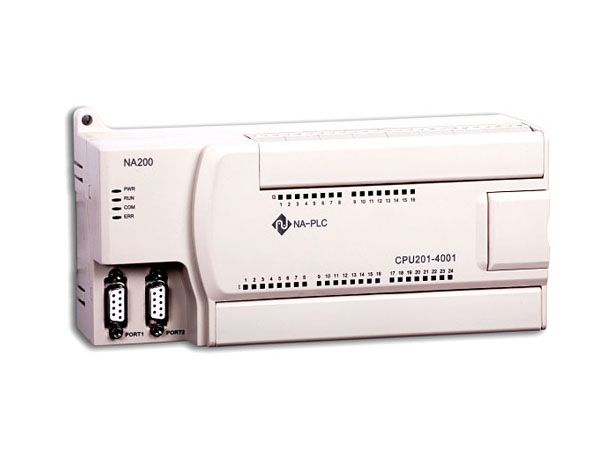

隨著山東PLC控制柜定制需求量的不斷增加，人們對于PLC控制柜的設計越來越重視，而一個好的產品也是來源于一個好的設計的，所以說設計是很重要的，而PLC控制柜的設計也是很值得講究的，那在設計時，我們應該注意到哪些問題呢?

　　一、 散熱問題

　　山東PLC控制柜的發熱是由內部的損耗產生的。在PLC控制柜中各部分損耗中主要以主電路為主，約占98%，控制電路占2%。為了保證PLC控制柜正?？煽窟\(yùn)行，要對PLC控制柜進行散熱我們通常采用風扇散熱;PLC控制柜的內裝風扇可將PLC控制柜的箱體內部散熱帶走，若風扇不能正常工作，應立即停止PLC控制柜運行;大功率的PLC控制柜還需要在控制柜上加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積;根據PLC控制柜說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。

　　二、電磁干擾問題

　　1、PLC控制柜在工作中由于整流和變頻，周?chē)a(chǎn)生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果PLC控制柜的功率很大占整個系統25%以上，需要考慮控制電源的抗干擾措施。

　　2、PLC控制柜廠家告訴您，當系統中有高頻沖擊負載如電焊機、電鍍電源時，PLC控制柜本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

　　三、山東PLC控制柜定制的運行和相關參數的設置

　　PLC控制柜的設定參數多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致PLC控制柜不能正常工作的現象。

　　控制方式：即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度，需要進行靜態或動態辨識。

　　載波頻率：載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱PLC控制柜發熱等因素是密切相關的。

　　電機參數：PLC控制柜在參數中設定電機的功率、電流、電壓、轉速，這些參數可以從電機銘牌中直接看到。

　　跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時;在控制壓縮機時，要避免壓縮機的喘振點。

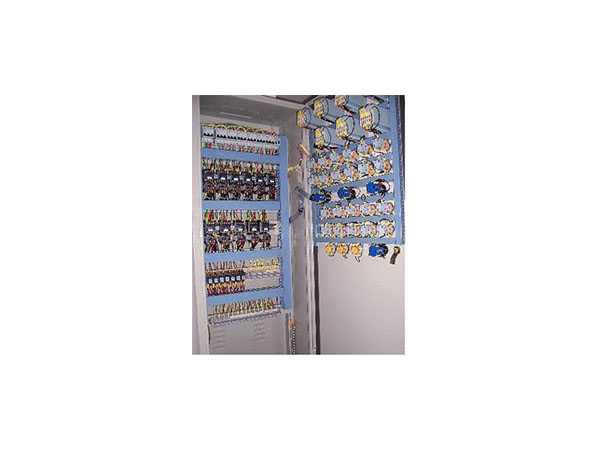

　　四、山東PLC控制柜定制的接線規范

　　信號線與動力線一定要分開走線：使用模擬量信號進行遠程控制PLC控制柜時，為了減少模擬量受來自PLC控制柜和其它設備的干擾，請將控制PLC控制柜的信號線與強電回路(主回路及順控回路)分開走線。距離應在30cm以上。即使在控制柜內，同樣要保持這樣的接線規范。該信號與PLC控制柜之間的控制回路線長不得超過50m。

　　信號線與動力線一定要分別放置在不同的金屬管道或者金屬軟管內部：連接PLC和PLC控制柜的信號線如果不放置在金屬管道內，極易受到PLC控制柜和外部設備的干擾;同時由于PLC控制柜無內置的電抗器，所以PLC控制柜的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到PLC控制柜的控制端子處，以保證信號線與動力線的分開。

　　1、模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短(5-7mm左右)，同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。

　　2、為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。

　　五、防護問題需要注意以下幾點

　　1、防水防結露：如果PLC控制柜放在現場，需要注意PLC控制柜柜上方不的有管道法蘭或其他漏點，在PLC控制柜附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。微信號技成培訓值得你關注!

　　2、防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

　　3、防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。

　　上述的一些內容都是大家在設計山東PLC控制柜定制時應該注意到的問題，要綜合考慮PLC控制柜的散熱問題、電磁干擾問題、接線規范以及其內部參數。設計要做到面面俱到，才能充分的發揮控制柜的效果。
